一颗牙齿，可以轻松咬碎坚果，甚至啃动骨头。可另一边，一颗不到几毫米的蛀牙，却能一点一点把它“吃穿”。为什么能扛住几十公斤咬合力的牙齿，却会被一颗蛀牙慢慢啃穿？

真正决定这一切的，并不是牙齿够不够硬，而是它到底是什么材料。

把牙齿放到显微镜下面看，它远没有肉眼看上去那么光滑致密。牙釉质、牙本质、牙髓一层套一层，最外层的牙釉质负责挡住外界。它是人体矿化程度最高、也最硬的组织，矿物质含量能到95%以上，剩下的是水和少量有机物。

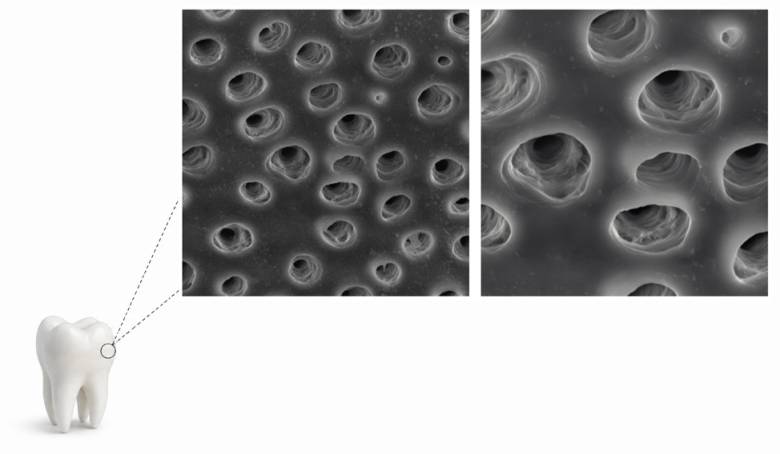

图 牙齿的显微图像

组成牙釉质的主要矿物叫羟基磷灰石，是一种含钙和磷的磷酸盐晶体，化学式写作 Ca₁₀(PO₄)₆(OH)₂。每一根羟基磷灰石晶体都细得只有几十纳米，几十万根排列在一起，组成一根牙釉柱。再由无数牙釉柱像钢筋一样彼此交织，最终构成整个牙釉质。

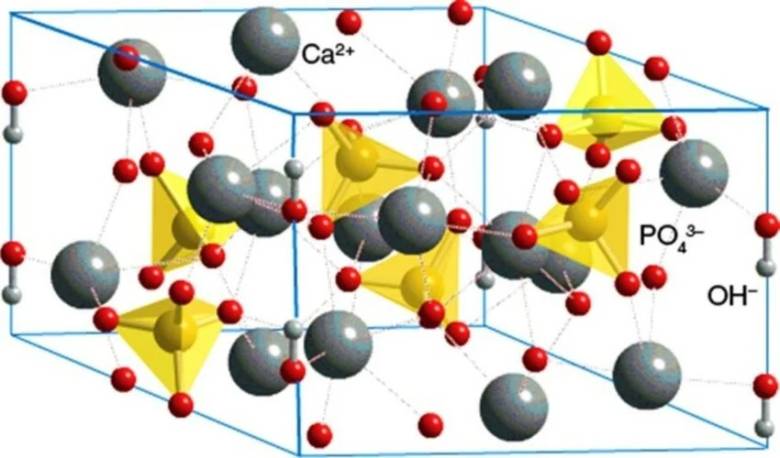

图 羟基磷灰石晶体结构示意图

从材料学看，牙釉质不是一块匀质的硬块，更像天然长出来的复合材料：亿万个羟基磷灰石晶体按方向聚成直径几微米的牙釉柱，再由无数牙釉柱拼成整层牙釉质。这种分层结构既给了牙齿硬度，也提升了抗裂能力，所以能常年咀嚼、反复受力而不整体崩断。

不过硬归硬，不代表打不破。玻璃够硬，一砸照样裂。陶瓷耐磨，裂纹一扩也会断。牙釉质一个道理：它扛得住机械磨损，扛不住化学作用。

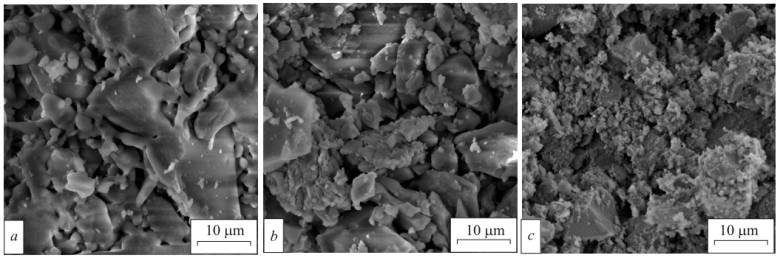

图 使用泽攸科技ZEM台式扫描电镜拍摄的陶瓷复合材料的裂纹表面

蛀牙真正的发生过程，不是牙齿被"咬坏"，而是矿物质一点点流失。很多人以为牙釉质表面像瓷器那样严丝合缝，其实不是。哪怕健康的牙釉质，里面也布满纳米到亚微米级的微小孔隙，普通光学显微镜都看不清，但它们确实存在。

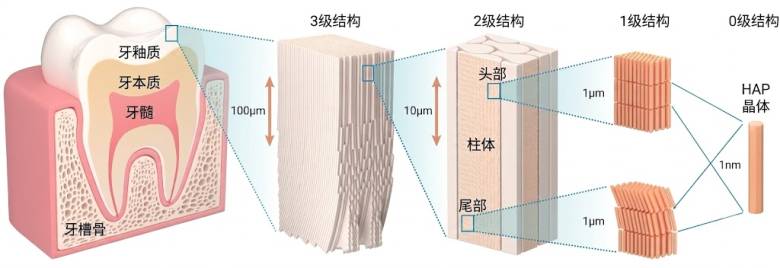

图 牙釉质的层次结构

这些微孔不是瑕疵，是牙齿本来的结构。水、钙离子、磷酸根和小分子能顺着这些通道慢慢扩散，让牙釉质和周围环境一直做物质交换。平时这种交换对健康有好处。

唾液里有丰富的钙、磷酸盐和缓冲成分。牙釉质表面被酸轻轻一激，少量矿物质会溶出来。酸一退，唾液里的矿物质又能重新沉积回去，这个过程叫再矿化。脱矿和再矿化每天都在嘴里来回发生，关键看两边能不能拉平。

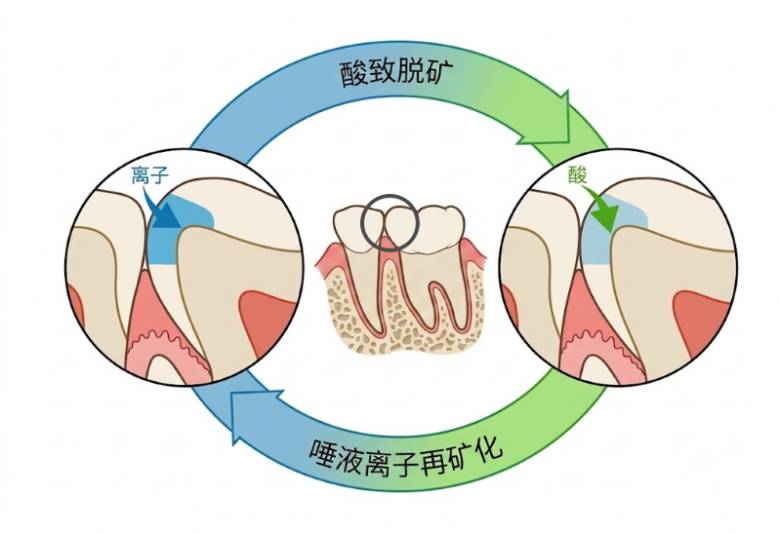

图 脱矿与再矿化循环示意图

口腔里住着几百种微生物，其中一些能拿食物中的糖代谢出乳酸之类的有机酸。含糖的东西吃勤了，这些细菌就疯长，牙菌斑里的酸度往下掉。牙菌斑附近的pH降到大约5.5，羟基磷灰石就开始溶，钙和磷不断往外跑。酸性环境要是拖着不走，脱矿跑得比再矿化快，牙釉质里的矿物就越来越少。

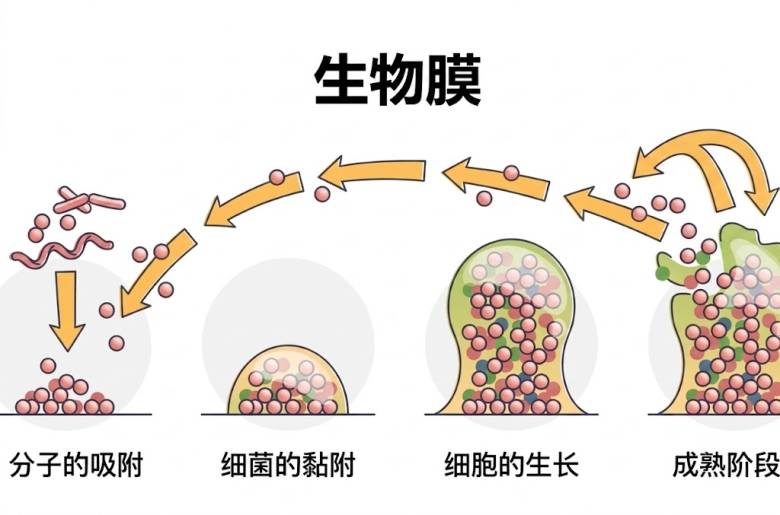

图 牙菌斑生物膜与细菌示意图

这一步还不会马上出现肉眼能看见的洞。先变的是牙釉质内部：矿物少了，原本排得紧紧的晶体之间多出空隙，光打上去的散射变了，牙齿表面会浮出一块偏白、发哑的斑，叫白垩斑。这是早期脱矿的信号。这时候把口腔卫生搞好、糖减下来、在医生指导下用含氟产品，一部分早期脱矿区还能再矿化，把矿物补回去一些。

可一旦酸性环境赖着不走，矿物继续丢，牙釉质的结构就撑不住了。越来越多羟基磷灰石晶体被溶掉，原本连成片的牙釉柱开始散架，局部慢慢塌出更大的孔。等牙釉质再也维持不了原样，表面就陷下去，成了真正的龋洞。

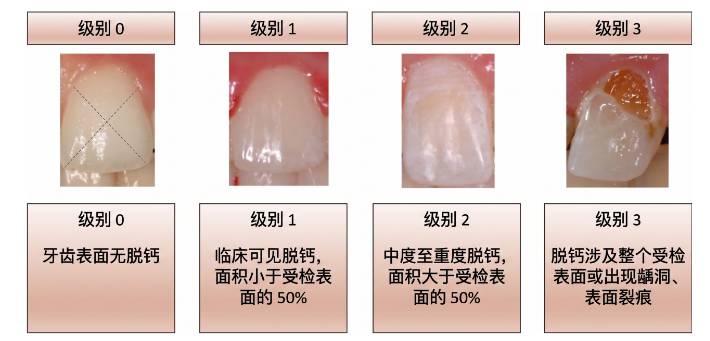

图 牙齿脱矿与龋洞形成进展图

洞一旦形成，人体基本没法自己补。成熟的牙釉质几乎没有细胞，也没有重新长出完整组织的能力。掉了的那块牙釉质不像皮肤划破了能长回来，临床上只能用充填一类的方法把外形和功能补上。

龋齿的发展是慢慢攒出来的。从开始脱矿到肉眼可见的洞，往往要熬很久，快慢被饮食习惯、口腔卫生、唾液分泌、氟化物接触量和个体差异一起拖着。所以偶尔吃一次糖不至于就蛀牙，真正危险的是长期、频繁地泡在酸性环境里，把脱矿和再矿化的平衡冲垮。

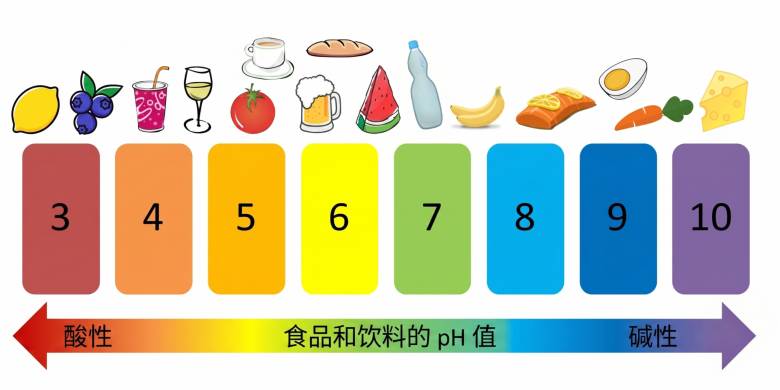

图 不同食物的pH值

除了细菌产酸，也有不靠细菌的路子会伤牙釉质。长期喝酸性饮料、柑橘类水果吃太勤、胃食管反流，都会让牙齿长时间碰酸，增加酸蚀风险。不过这种酸蚀和细菌导致的龋齿不是一回事，病理过程和表现都有差别。

要弄明白脱矿到底怎么发生，光靠眼睛看远远不够。牙釉质里的羟基磷灰石晶体只有几十纳米，牙釉柱也就几微米粗。普通光学显微镜受衍射极限卡着，分不清这些精细结构，得上分辨率更高的手段。扫描电子显微镜就是材料科学和生物医学里常用的那种工具：它用聚焦电子束在样品表面逐点扫，靠检测电子信号成像，能看清材料表面的微观形貌。

图 泽攸科技ZEM系列扫描电镜

牙科研究里，扫描电镜常用来观察牙釉质、牙本质、牙骨质以及修复材料的微观特征，也能对比酸蚀前后的表面变化、看材料结合界面和磨损情况。拿牙釉质来说，在扫描电镜下能看到牙釉柱排出来的纹理，以及不同区域的细微差异。经过不同处理之后，表面形貌也会变，比如孔隙变多、晶体露出来更多、粗糙度往上走。这些信息对理解脱矿机制、评价处理效果都有用。

图 使用泽攸科技ZEM台式扫描电镜拍摄的牙釉质表征图

上面这两张图，就是用泽攸科技ZEM系列台式扫描电子显微镜拍的牙釉质表征图。肉眼只能看到牙齿白白净净的外表，扫描电镜能再往下探一层，把牙釉质复杂的组织结构更直观地摆出来。不同放大倍率下能看出，牙釉质并不是完全均匀的，而是由大量微观结构拼成，这些结构正是理解牙齿性能和龋坏过程的基础。

对大多数人来说，蛀牙好像只是牙面上多了一个小洞。但从材料和生物学的角度看，它其实是牙釉质长期在脱矿与再矿化之间不断失衡的结果。羟基磷灰石赋予了牙齿坚硬的外壳，而牙釉柱、微孔以及持续进行的物质交换，又让它始终与口腔环境保持着动态平衡。

我们每天刷牙，看到的是牙齿洁白的外表。扫描电子显微镜看到的，却是牙齿真正"工作"的世界。羟基磷灰石晶体、牙釉柱、微孔、矿物交换……这些肉眼永远看不到的微观结构，共同决定了一颗牙齿究竟能陪伴我们多久。

蛀牙从来都不是一天形成的，它只是那些看不见的微观变化，最终在宏观世界留下的一道痕迹。

参考资料（文中部分示意图根据参考文献改绘、汉化整理）

1、Kienle, A. & Michels, René & Hibst, Raimund. (2006). Magnification—a New Look at a Long-known Optical Property of Dentin. Journal of Dental Research. 85. 955-959.

2、Kumar, Ritesh & Mohanty, Smita. (2022). Hydroxyapatite: A Versatile Bioceramic for Tissue Engineering Application. Journal of Inorganic and Organometallic Polymers and Materials. 32. 1-17.

3、Ugolkov, V. L., Koval’chuk, N. A., Osipov, A. V., Mezentseva, L. P., & Akatov, A. A. (2024). Ceramic Composites Based on Zircon and Zirconium Dioxide. Refractories and Industrial Ceramics, 64 5, 492–496.

4、Chen K., Huang J., Ding L., et al. (2025). Preparation, microstructure, and mechanical properties of enamel-like nanocomposites for dental repair application. The Innovation Materials 3:100111.

5、Thompson, M. (2026). Demineralization/Remineralization cycle [Medical illustration]. Medical Illustration & Animation.

6、Ohlrich, E. (2023, December 11). Dental plaque (AKA biofilm): What exactly is it? Eoperio Periodontics. 7、Erbe, C., Hartmann, L., Schmidtmann, I., Ohlendorf, D., & Wehrbein, H. (2021). A novel method quantifying caries following orthodontic treatment. Scientific Reports, 11 1, 21347.

8、Finnish Student Health Service. (2026). Tooth erosion. FSHS.
